IsoFill

semi automatic medical dispensing

Odoo • Bild und Text

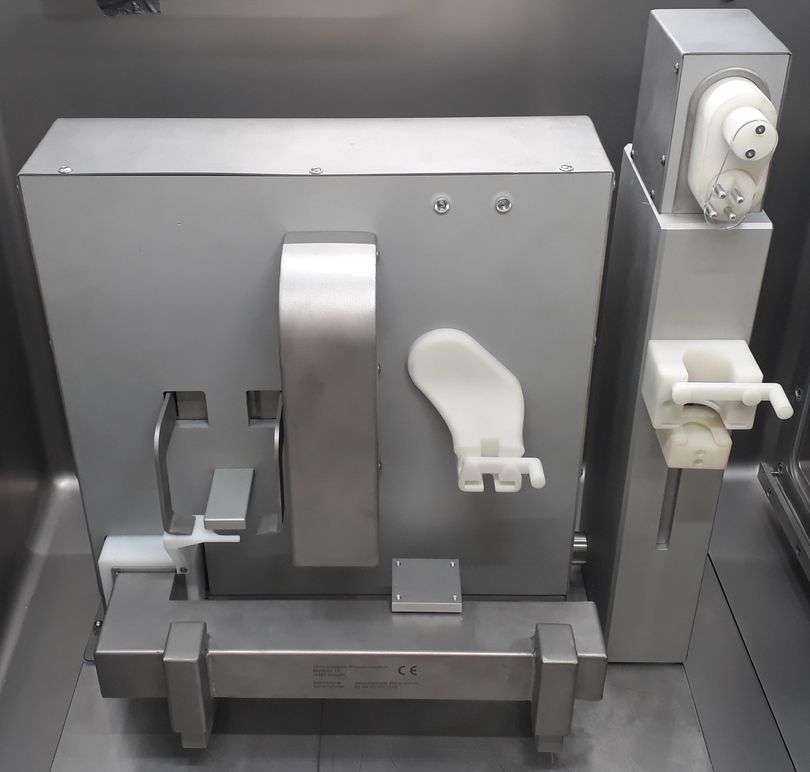

Die halbautomatische Abfüllanlage ermöglicht eine hochpräzise Abfüllung von flüssigen Medikamenten in Vials. Dazu ist sie mit den folgenden Modulen ausgestattet.

  • Spritzenmodul

  • Hahndrehmodul

  • elektrischer Crimper

  • Stopfenheber

Die horizontale Achse sorgt für eine exakte Positionierung des Vials. Über die vertikal bewegliche Rückwand können verschiedene Höhen angefahren werden. Auf diese Weise lässt sich der Prozess nach dem Einlegen des Vials automatisch durchführen.

Aufgrund der kompakten Bauweise der Anlage und der Bedienbarkeit mit einem Manipulator, eignet sie sich für den Betrieb in einer Isolationsumgebung. Alle Oberflächen lassen sich leicht reinigen

Zum Betrieb der Anlage sind keine pneumatischen Anschlüsse notwendig, da alle Aktoren elektrisch angesteuert werden. Die dazugehörige Software bietet drei unterschiedliche Benutzerebenen (Operator, Operator+ und Admin) mit Zugangsbeschränkungen.  In der Operator – Ebene wird der Bediener von der Software durch den Abfüllprozess geführt. Gleichzeitig überwacht der Bediener den erfolgreichen Ablauf folgender automatisierter Prozesse:

  • Aufziehen der Einwegspritze mit Flüssigkeit

  • Entlüften des Schlauchsystems sowie einer Rückstellprobe

  • Abnehmen und Halten der Kappe vom Vial

  • Ziehen des Stopfens

  • Abfüllung einer definierten Menge

  • Verschließen des Vials mit dem Stopfen

  • Aufsetzen der Kappe sowie Crimpen.

Dispenser 1
manual dispensing

Die Modulbauweise ermöglicht eine schnelle Anpassung der Gesamtkonstruktion auf Ihre Anwendung. Gern nehmen wir Ihre Anforderungen auf und finden eine passende Lösung.
